Назначение

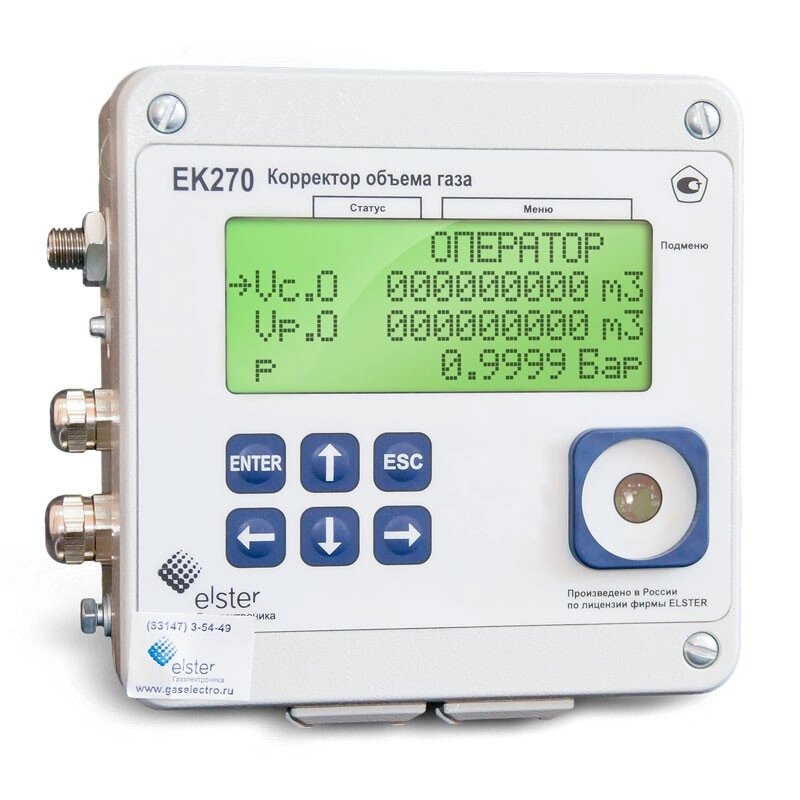

Корректор объема газа ЕК270 предназначен для приведения
рабочего объема газа, прошедшего через счетчик, к стандарт-
ным условиям (давление газа 0,101325 МПа, температура газа
293,15 К) путем вычисления коэффициента сжимаемости газа
по ГОСТ 30319.2-2015 и коэффициента коррекции с исполь-
зованием измеренных значений давления, температуры газа
и введенных параметров газа.
Дополнительно корректор ЕК270 комплектуется преобразо-
вателем перепада давления для измерения перепада давле-
ния на счетчике газа и преобразователем температуры окру-
жающей среды. Наличие высокочастотного входа позволяет
корректору ЕК270 точно вычислять мгновенный расход газа.
Конструкция
Корпус корректора разработан с учетом требований, предъяв-
ляемых к промышленным установкам. Надежный металличе-
ский корпус обеспечивает простоту подключения вторичных
устройств и допускает установку корректора на турбинный
или ротационный счетчик газа, а так же на стену.
Интегрированный в корпус корректора или вынесенный пре-
образователь абсолютного давления, не требует дополни-
тельной настройки на месте эксплуатации. Преобразователь
температуры выведен из корпуса корректора через соответ-
ствующий кабельный ввод и также не нуждается в дополни-
тельных настройках в процессе эксплуатации. Преобразо-
ватель перепада давления совместно с вентильным блоком
установлен на задней части корпуса (преобразователи пере-
пада давления и температуры окружающей среды – опция).
Четырехстрочный буквенно-цифровой дисплей с крупными
символами, в совокупности с шестикнопочной клавиатурой,
обеспечивают удобный для восприятия интерфейс оператора.
Оптический интерфейс передачи данных, расположенный на
лицевой панели, позволяет производить настройку коррек-
тора и считывание архивов без коммутации соединительных
кабелей.
Допускаемая установка дополнительного комплекта батарей
увеличивает срок службы без внешнего питания до 10 лет.
Отличительные особенности
• Для разграничения прав доступа к отдельным параметрам
корректора ЕК270 используется электронный замок с ком-
бинацией из восьми символов. Так, например, комбинацией
поставщика газа ограничен доступ к таким параметрам, как
подстановочное значение давления и температуры, подста-
новочные значения по расходу. При необходимости замки по-
ставщика газа и потребителя могут быть отключены (постоян-
но открыты). Замок поверителя находится внутри корректора,
пломбируется навесной пломбой.
• В состав корректора ЕК270 входят преобразователи дав-
ления и температуры. Они проходят индивидуальную калибровку
в составе каналов давления и температуры корректора
ЕК270. Предельная относительная погрешность приведения
рабочего объема газа к стандартным условиям, с учетом по-
грешности вычисления коэффициента сжимаемости газа,
предельных относительных погрешностей измерения давле-
ния (0,35%) и температуры (0,1%) не превышает 0,37%.
• Внешний преобразователь перепада давления устанавли-
вается на корпус корректора вместе с вентильным блоком.
Диапазоны измерения перепада давления, кПа: 0-1,6; 0-2,5;
0-4; 0-6,3; 0-10; 0-16; 0-25; 0-40.
• Преобразователь температуры окружа ющей среды уста-
навливается в корпусе корректора или снаружи по требова-нию
заказчика.
• Элементы питания могут быть заменены без нарушения ка-
либровочной пломбы.
• Класс взрывозащищенного исполнения 1Ex ib IIBT4 (экс-
плуатация во взрывоопасной зоне).
• Использование при передаче данных стандартных прото-
колов по ГОСТ IEC 61107-2011, Modbus (ASCII, RTU).
• Класс защиты от внешних воздействий IP65 (установка на
открытом пространстве).
• Автономное питание в течение всего межповерочного ин-
тервала: 5 лет.
• Диапазон температуры окружающей среды от -40 до +60 °С.
• Соответствие метрологическим стандартам и стандартам
безопасности
Назначение
Корректоры EK280/EK290 продолжают линейку корректо-
ров серии ЕК и представляют более широкий функционал по
сравнению с корректором ЕК270. Потоковые корректоры газа
ЕК280/EK290 предназначен для приведения рабочего объе-
ма газа, прошедшего через счетчик, к стандартным условиям
(давление газа - 760 мм.рт.ст., температура газа +20 °С) путем
вычисления коэффициента сжимаемости газа и коэффициен-
та коррекции с использованием измеренных значений давле-
ния, температуры газа и введенных параметров газа.
Корректор EK280 предназначен для учета газа по одному тру-
бопроводу, а корректор EK290 – по двум трубопроводам.
Подключение дополнительных преобразователей давления
и перепада давления, наличие цифровых входов и выходов
позволяет организовать на базе ЕК280/EK290 систему кон-
троля и управления.
Отличительные особенности
• Увеличенное количество преобразователей:
▪▪ 6 преобразователей давления/ перепада давления,
▪▪ 4 преобразователя температуры газа/окружающей среды;
• 6 цифровых входов для подключения датчиков, в том числе:
▪▪ СЧ и ВЧ датчиков для точного определения мгновенного
значения расхода газа,
▪▪ датчика контроля несанкционированного вмешатель-
ства в работу счетчика,
▪▪ сигнализатора загазованности,
▪▪ датчика контроля периметра;
