Назначение
Установки поверочные УПГ предназначены для измерений
объемного расхода и объема газа, поверки, калибровки и гра-
дуировки на воздухе счетчиков газа диафрагменных типа ВК,
ротационных типа RVG, RABO, турбинных типа СГ и TRZ и дру-
гих типов счетчиков газа, имеющих импульсный выходной
сигнал, количество импульсов которого пропорционально
измеряемому объему газа.
Устройство и принцип работы
Установки содержат несколько независимых друг от друга
измерительных линии, количество которых зависит от значе-
ний ВПИ и НПИ установок. Диапазоны измеряемых расходов
обеспечиваются применяемыми эталонными счетчиками.
Принцип действия установок основан на сличении показаний
поверяемого счетчика газа и эталонных средств измерений
установки, полученных при измерении объемного расхода
и объема газа.
С помощью воздуходувок воздух из помещения поступает во
входной трубопровод установки, проходит через поверяемый
счетчик и через один из эталонных счетчиков.
Управление установкой, передача данных от преобразовате-
лей температуры, давления, датчиков импульсов счетчиков
газа производится программно. Установки осуществляют
обработку сигналов с первичных преобразователей давления
и температуры, с датчиков импульсов счетчиков газа в циф-
ровые сигналы, которые затем используются программным
обеспечением для расчета объемов воздуха, прошедших
через поверяемый и эталонный счетчики газа, пересчета
данных объемов к стандартным условиям согласно ГОСТ Р
8.741-2011 и определения погрешности поверяемого счет-
чика в соответствии с выбранным алгоритмом вычислений.
Результаты испытаний заносятся в электронный архив ком-
пьютера и выводятся на печать в виде протокола и графика
погрешностей. Программное обеспечение имеет защиту от
несанкционированного доступа.
Установки применяются на предприятиях-изготовителях для
проведения первичной поверки счетчиков газа при выпуске
из производства или после ремонта, а также в организациях
Росстандарта для проведения периодической поверки счет-
чиков газа, находящихся в эксплуатации.
Отличительные особенности

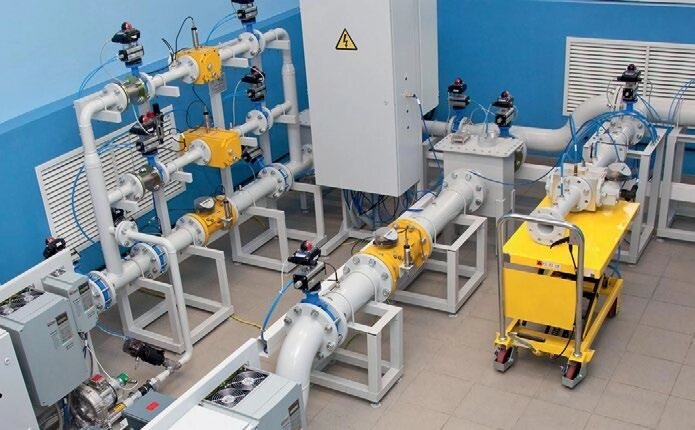

Конструктивно установки состоят из нескольких измеритель-
ных линий, расположенных друг над другом. Такое исполне-
ние позволяет существенно сократить габариты.
Установки спроектированы по модульному принципу, что
позволяет адаптировать их конфигурацию к помещению
поверочной лаборатории и индивидуальным требованиям
заказчика.
Установки имеют полную комплектацию, включая прямые
участки трубопроводов, переходы и фитинги для монтажа
поверяемых счетчиков к установке во время поверки.
Широкий диапазон расходов от 0,015 м3/ч до 6500 м3/ч,
обеспечиваемых установками, позволяет осуществлять
тестирование и поверку практически всей номенклатуры про-
мышленных и бытовых счетчиков газа, имеющихся на рынке
данной продукции.
Установки имеют автоматическое управление, контроль
и диагностику запорной арматуры, автоматизацию процессов
управления, защиту оборудования от ошибочных действий
оператора, удобный интерфейс оператора, возможность
вести базу данных поверки счетчиков с сохранением резуль-
татов в архив и распечаткой протоколов поверки.
Существует возможность модернизации установки и обнов-
ления программного обеспечения.
